如何使用三坐標測量儀精確完成3D玻璃檢測任務？

發表時間：2021-12-31 13:12:48 作者：三坐標來源：m.whjrdzc.com 瀏覽：

隨著技術發展，屏幕形態進步，從2D，到2.5D，直至3D玻璃。3D玻璃在曲面屏手機、頭戴式VR設備、智能可穿戴設備等領域得到越來越廣泛的應用。玻璃形態迭代為工業生產帶來挑戰。


在實際加工中，熱彎工藝會受到石墨模具、熱彎機性能等多因素影響，化學強化后曲面曲率會有細微變化且不可精確控制，這兩點工藝問題降低了3D玻璃良品率。因而亟需一款同時兼顧檢測效率、高精度、功能全面測量方案進行質量檢測。

針對3D玻璃測量難題，思瑞測量在活動橋式三坐標機型架構上開創性地融合了CWS非接觸式共聚焦白光傳感器和高像素CCD光學測量。配合RATIONAL DMIS專業軟件解決了弧度玻璃測量難題。


機型介紹

引入旋轉測座，實現對大曲率3D玻璃精準測量。CWS白光測頭在旋轉測頭配合下能對玻璃弧度、輪廓度、厚度進行測量。同時支持連續掃描功能，最高達到1000點/秒，減少了測頭回退時間和感應時間，比傳統測量方式快3倍左右。


CROMA GLASS采用CCD光學影像尋邊方式測量玻璃邊緣，能快速準確地完成玻璃零件坐標定位及2D尺寸測量任務，重復測量精度高。能對手機蓋板上HOME鍵、指紋鍵、攝像頭等孔位、槽直徑、R角位置以及玻璃2D尺寸等要素進行測量。

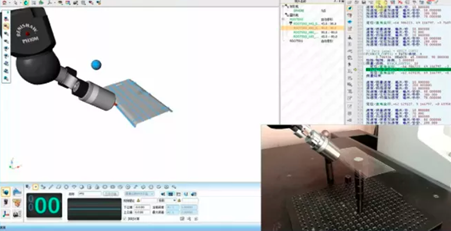

RATIONAL-DMIS中的共焦白光模塊的加入可讓3D玻璃測量過精度和效率的提升。


輸出的form誤差報告可輸出多項測量數據，厚度、缺陷等測量結果一目了然。

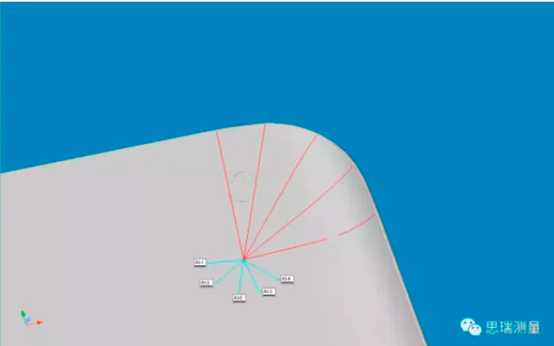

配合功能強大的RATIONAL DMIS，CROMA GLASS可高效完成對3D玻璃的R角邊緣輪廓、近邊緣R角輪廓及整體R角輪廓測量，具備效率高、測量精確的優點。

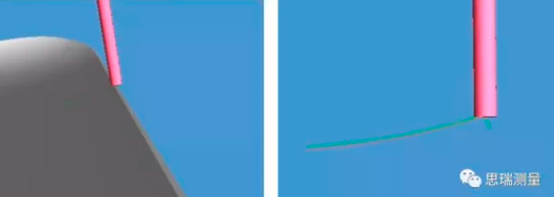

CWS白光測量擁有0.005毫米一個點的最高點密度，能為準確提取起升位最高點提供保障。在提取輪廓度間同時得出弧高，精度與效率都有保障。


優秀的軟硬件結合，讓CROMA GLASS高效精確地解決了3D玻璃測量難題。未來思瑞會一直聚焦制造業最新測量難點，技術上不斷攀登創新，通過出色的測量方案協助企業實現品質提升、降本增效的目標。
