三坐標測量軟件廣大量友非常熟悉的莫過于PC-DMIS測量軟件，及由?？怂箍导瘓F(tuán)旗下的External-Array軟件公司開發的Rational-DMIS三坐標測量軟件。

今天我們介紹一下RationalDMIS三坐標測量軟件中如何定制自己個性化的報告表頭。

三坐標測量軟件RationalDMIS操作步驟

1、激活輸出設置

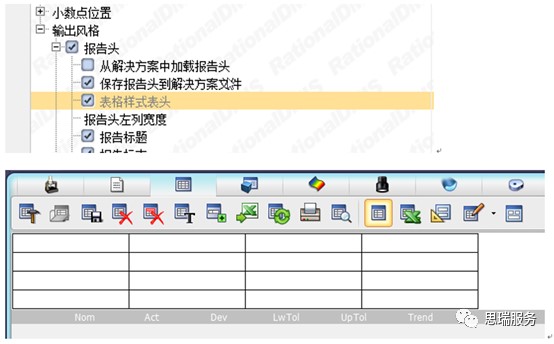

在報告設置中找到表格樣式表頭勾選激活，在表頭位置會生成一個表格。

應用技巧|三坐標Rational DMIS軟件自定義輸出表頭(圖1)

2、激活表格編輯

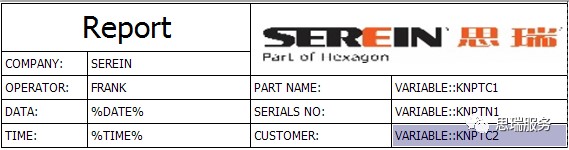

在表格區域雙擊鼠標左鍵進入表格編輯狀態，如下圖，右側會彈出工具面板，點擊圖標執行對應的操作。

應用技巧|三坐標Rational DMIS軟件自定義輸出表頭(圖2)

應用技巧|三坐標Rational DMIS軟件自定義輸出表頭(圖3)

3、編輯表頭

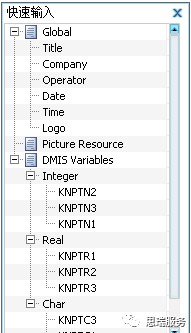

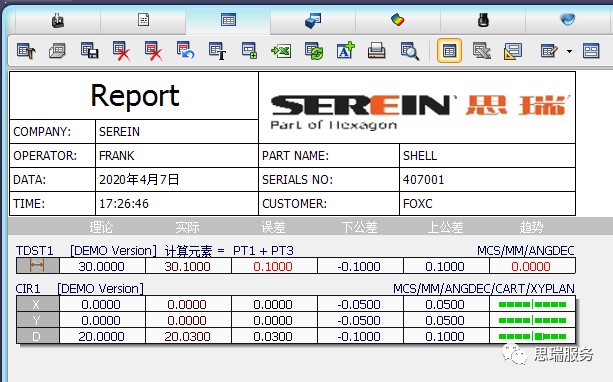

使用上圖中右側的工具欄我們可以實現表格文字顏色的設置，圖片格式的位置，對齊方式的選擇，單元格的增加，刪除，合并等操作。雙擊單元格，直接輸入文字，或使用“快速輸入”按鈕，在下圖彈窗中選擇要鏈接的變量，再結合DMIS程序里的變量賦值使用，使得表格更加的個性化。

應用技巧|三坐標Rational DMIS軟件自定義輸出表頭(圖4)
