電子設備對性能及小型化的要求越來越高，推動了設備內部元器件集成度、封裝密度及工作頻率也隨著提升，熱流密度也隨之升高，對散熱來說是嚴峻的考驗。VC均熱板由于其導熱率高，均溫性良好，成為了目前散熱部件焦點之一。

VC均熱板是一種“片狀”形態的散熱器，通過內部冷凝液—水蒸氣的相變過程，實現熱能吸收與釋放，從而完成散熱任務。如果制作精度不夠，就會影響散熱性能乃至部件質量。此次測量需要對散熱器蓋板上的平面度及輪廓度進行測量。

此次機型選擇要兼顧客戶PCB產品的測量需求，PCB作為小薄軟工件，機型選用非接觸式測量的影像儀更為妥當。

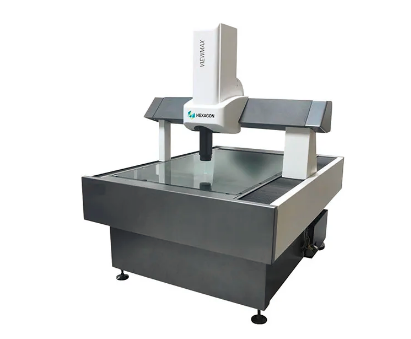

蓋板輪廓度測量使用影像儀配合PC-DMIS VISION可以完成，但需額外加裝測針或激光。相較激光，測針配合PC-DMIS VISION功能更強大，應用范圍更廣。綜合以上兩點，選用支持加裝測針的VIEWMAX L影像儀能很好地滿足需求，且性價比高，是理想的機型選擇。

一臺設備，兩種測量方式

VIEWMAX L加裝測頭，讓光學測量和接觸測量結合在同一部設備上，一舉兩得。借助強大的PC-DMIS VISION軟件，同步校驗后可實現自如切換應用，操作簡單便捷。

高品質影像畫面

為了實現高清影像效果，VIEWMAX L在光源、相機、鏡頭等方面選用高質部件。光源系統由白色LED同軸光、綠色LED透射光、白色LED四象限雙環表面環形光組成，能夠利用不同的光線效果凸顯被測工件的特性。1/1.8''工業級相機具備更佳的影像收集能力，電動無極變倍鏡頭實現在焦距范圍內任意一點均可對焦工作，在這三者配合下實現高清圖像效果，為實現精準測量提供堅實保障。

專業測量軟件

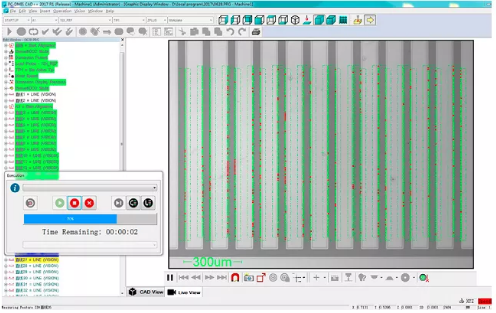

PC-DMIS Vision 集成CAD應用技術及影像計量，能夠實現與PC-DMIS一樣的脫機編程和仿真模擬功能，且在CCD二維視窗、光照及側頭選擇都能實現精確仿真，拓展了影像計量的專業能力。

檢測完成后能輸出影像計量全面的形位公差評價與詳盡的報告，幫助用戶實現專業檢測分析，為質檢可控性及數據可追溯性提供保障。

借助專業的VIEWMAX L，行業用戶能夠實現各種高精密測量需求，有效提高產品品質，加快測量效率，實現生產力的快速提升。

設備亮點

?可選配接觸測頭；

?氣浮導軌，配合研磨級絲桿傳動，具有高速、高穩定性的特點，能實現高精度位移定位；

?測量搖桿全自動功能：自動對焦，自動倍率切換，自動量測等，保證高效率測量；

?三角橫梁技術，保證機器較佳的剛性質量比，精度更穩定。
